Qスイッチルビーレーザーレーザー・光治療器

The Ruby Z1

The Ruby nano_Q(ザ・ルビー nano_Q)サポート体制について

メラニン起因の皮膚疾患治療のゴールドスタンダード

1983年にハーバード大学のRox. R. Andersonらによって確立された選択的光熱融解理論Selective Photothermolysisは、20年以上たった今でも皮膚レーザー治療のバイブルとして引用されています。
この理論に基づき、1990年に色素性皮膚疾患治療用レーザーとして初めて登場したQスイッチルビーレーザーは、その歴史の中でゴールドスタンダードとしての立場を強固に築き上げてきました。
数あるQスイッチレーザーの中で、なぜルビーがスタンダードなのか?
どうしてルビーには根強いファンがいるのか?
長年のノウハウと妥協しない技術の結晶「ザ・ルビー」、それが答えです。

※Qスイッチルビーレーザー

◆ 診療報酬について
Qスイッチ付ルビーレーザー照射療法及びルビーレーザー照射療法は、太田母斑、異所性蒙古斑、外傷性色素沈着症、扁平母斑等に対して行った場合に算定できます。
(平成26年診療報酬点数表による)

  • 選ばれる理由
  • 製品の特長
  • 適応症例
  • スペック

色素性皮膚疾患治療に「ザ・ルビー」が選ばれる理由

メラニン選択性の高い波長

吸収スペクトラム

Selective Photothermolysisによると、レーザーで色素性皮膚疾患を治療する際に、メラニン色素と酸化ヘモグロビンとの光吸収度の差が大きい波長領域(Optical Window)を使用することで選択的な治療が可能になるとされています。光の波長吸収特性では、ルビーレーザー光の波長(694nm)付近は酸化ヘモグロビンへの吸収が非常に低く、メラニンにおける吸収が高いレベルにあることがわかります。
メラニンへの光吸収は短波長になるにつれて高くなりますが、血管にも強く吸収されるため、真皮深層へ十分に届かず、毛細血管を破壊して紫斑を生じることもあります。
一方、アレキサンドライト(755nm)やYAG(1064nm)の波長は、メラニン吸収がルビーより少なくなるため、メラニンの薄い病変部には吸収されにくくなります。さらに、これらの波長域は酸化ヘモグロビンにも吸収されるため、血管にダメージを与え、出血することもあります。
波長選択においてルビーの波長は、Optical Windowの中心であり、Selective Photothermolysis の第一原理に完全合致するため、メラニン類粒を最も選択的に破壊し、周囲組織へのダメージを最小にして、色調の薄い病変でも鋭い反応性を持つことができるのです。これがいわゆる“ルビーはキレがよい”というわれる由縁です。

深在性色素疾患への高い効果と深達性(Qスイッチモード)

ルビーレーザーの光エネルギーは、組織中のメラニン類粒に選択的に吸収されて熱に変わります。この時、ザ・ルビー nano_QのQスイッチモードのパルス幅20nsecは、メラニン類粒の熱緩和時間50nsecよりも短いため、メラニン類粒が周囲に熱を放熱する前に破壊します。ザ・ルビー nano_Qは、1990年代にRox. R. Andersonらが設計したスペック25nsecよりも、さらに5nsec短くすることに成功しました。照射時間が、メラニン類粒の熱緩和時間より短ければ短いほど、周囲組織に放熱する熱量が小さくなり、より効率的に治療の選択性が上がります。また、同じエネルギー量(J/cm2)では、25nsecに比べ、20nsecの方がピークパワー(光の強度)は25%高くなります。ザ・ルビー nano_QのQスイッチモードは、真皮メラノサイトーシスなどの治療時に、強力なレーザー光で深部のメラニン類粒を確実に破壊します。この時、同時に発生するAcoustic Shock Wave(衝撃波)によって、メラノサイトも損傷するため、再発しないとされています。また、真皮内で破壊されたメラニン類粒は粉々になるため、マクロファージに貪食されることで、次第に色素が消退していきます。

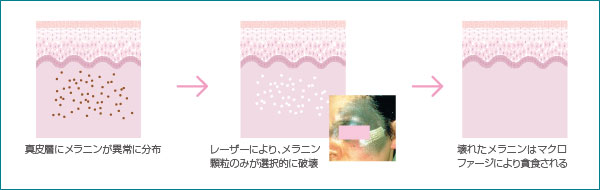

Qスイッチモード照射時 (イメージ図)

Qスイッチモード照射時 (イメージ図)

高い治療効率・副作用の軽減を実現

カライドスコープによるレーザー出力イメージ

ザ・ルビー nano_Qは、非常に高いピークパワーを安定して照射できるように設計されています。強力なエネルギーは皮膚の深部へ到達し、深在性色素疾患に高い反応を示します。
さらに、独自技術のカライドスコープにより、治療効率を高め、副作用の少ない治療を実現します。

1.均等にエネルギーを投与するトップハット・ビーム
カライドスコープによってエネルギー密度を均等化(トップハット・ビーム)するため、設定どおりのエネルギーをスポット内全体へ均等に投与することができ、フラットな創面が形成されます。良好な創傷治癒、PIHや色素脱失、瘢痕などの副作用のリスク軽減が期待されます。

均等にエネルギーを投与するトップハット・ビーム

ビームプロファイル
2.均一に照射する正六角形の照射スポット
カライドスコープによって形成される正六角形の照射スポットは、重ね射ちや照射もれが少なく、均一な照射を可能にします。これにより、治療効率を高め、PIHや色素脱失、瘢痕などの副作用のリスク軽減が期待されます。


均一に照射する正六角形の照射スポット

実際の照射

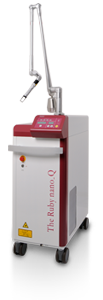

国内最小サイズのルビーレーザー

国内最小サイズ ※2 のルビーレーザー

使用する頻度の高いQスイッチモードに特化し、小型化にこだわりました。
スマートかつコンパクトで、従来に比べ ※3 大幅に設置スペースを削減します。
※2:日本国内承認器(2015年3月現在) ※3:ザ・ルビー Z1対比

治療をよりスピーディに

治療をよりスピーディに

速い繰り返し照射数(1 Hz)、
大きな正六角形の照射スポット(最大31.8mm2)※4
早い起動時間
により、治療にかかる時間を短縮します。
※4:7mmハンドピース(オプション)使用時

応用範囲が広がる低出力設定

3J/cm2より設定ができ ※5、低出力照射が可能です。
部位や用途に合わせ、応用範囲が広がります。
※5:5mmハンドピース(標準)、または6,7mmハンドピース(オプション)使用時

豊富なラインナップのハンドピース

豊富なラインナップのハンドピース

しみ治療に使いやすい標準ハンドピースのほかにも、幅広いラインナップのハンドピース ※6 をご用意しています。
治療の用途に合わせて最適なハンドピースをお選びいただけます。
※6:4〜7mmハンドピース(スポットサイズ10.4〜31.8mm2)

高い操作性

高い操作性

1. 動きがスムーズなハンドピース
操作性の高い7関節アーム採用により、ハンドピースを楽に動かすことができ、小さい病変部や広範囲の病変部、凹凸のある部位でも、照射がスムーズです。


2. 位置決めを容易にするガイド光
ガイド光付きで、容易に照射の位置決めができます。さらに、ガイド光ボリュームでお好みに合わせて光量を簡単に調節することができます。


3. わかりやすい操作パネル
設定ボタンのレイアウトや表示パネルなど、使いやすさを重視して設計しました。


4. レーザーと冷却エアーを片手操作
専用のクールクリップ ※7 を使用すると、レーザー照射と冷却エアー噴射 ※8 を片手で行うことができます。介助の必要がなくなり、疼痛コントロールを簡便にします。
※7:別売り ※8:冷却装置による

信頼と安心の実績

ISO13485取得自社工場による開発・生産
医療機器の品質保証のための国際規格ISO13485を取得した自社工場で、開発・生産を行っております。
厳しい審査基準をクリアした安全で高品質な製品をご提供します。



万全のサポート体制

装置を熟知したレーザー技術者によるメンテナンス体制は、日本全国を網羅。パーツ等の供給も迅速に対応いたします。さらに、長年皮膚形成市場で培った臨床ノウハウを活かした実際の診療に役立つ情報の提供等、臨床サポート体制も充実しています。

表在性色素斑(シミ・ソバカス)
深在性色素斑(太田母斑、異所性蒙古斑、外傷性色素沈着症、扁平母斑、真皮メラノサイトーシス)等


診療報酬について

・Qスイッチ付レーザー照射療法は、頭頸部、左上肢、左下肢、右上肢、右下肢、腹部又は背部のそれぞれの部位ごとに所定点数を算定する。また、各部位において、病変部位が重複しない複数の疾患に対して行った場合は、それぞれ算定する。
・Qスイッチ付ルビーレーザー照射療法及びルビーレーザー照射療法は、太田母斑、異所性蒙古斑、外傷性色素沈着症、扁平母斑等に対して行った場合に算定できる。 なお、一連の治療が終了した後に再発した症例に対して当該療法を行う場合には、同一部位に対しては初回治療を含め2回を限度として算定する。

平成24年度 診療報酬改定に関してのご案内
レーザーの種類 ルビーレーザー
発振波長 694nm
パルス幅 Qスイッチ発振 20nsec
最大出力 10J/cm2(オプション:4mm対角使用時)
繰り返し照射数 1Hz
照射モード リピート照射可
スポットサイズ 標準:5mm*(対角)/6角形
オプション:4, 6, 7mm*(対角)/6角形
* 公称値
冷却方式 内部冷却水循環方式
外形寸法 400(W)×730(D)×1012(H)mm
重量 128kg
定格電源 200VAC/2.2KVA
医療機器製造販売承認番号 22300BZX00301000
クラス分類 クラス
高度管理医療機器・特定保守管理医療機器・設置管理医療機器
※商品の仕様、外観および価格は改良のため、予告なしに変更することがありますのでご了承ください。
